DLC绝缘涂层技术解析:高性能镀膜解决方案与应用优势
来源:技术支持 | 发布日期:2025-07-09

DLC(类金刚石)绝缘涂层凭借其独特的碳原子结构,兼具高硬度、低摩擦系数和优异的绝缘性能,成为精密电子、医疗器械和高端模具领域的理想选择。其原理是通过PVD或CVD工艺在真空环境中沉积碳基薄膜,形成厚度通常为1-5微米的致密层,既保证绝缘性,又提升基材的耐磨与防腐蚀能力。

在DLC行业中,技术差异直接影响涂层性能。例如,氢化DLC涂层通过引入氢元素增强润滑性,而Ta-C(四面体非晶碳)涂层则以更高sp³键含量实现接近天然金刚石的硬度。对于绝缘要求苛刻的场景,复合DLC涂层可通过掺杂硅或氟元素进一步降低导电率,同时保持导热系数在1-3 W/m·K范围内,避免热量积聚。

生产工艺方面,领先企业通常采用多弧离子镀或磁控溅射技术,严格控制工艺温度(200°C以下),避免基材变形。以10条生产线规模的供应商为例,其24小时开炉能力可满足紧急订单需求,而支持验厂和试样的服务则确保客户对涂层颜色(如黑色、彩色)、厚度(0.5-10μm可调)及附着力等指标的精准把控。

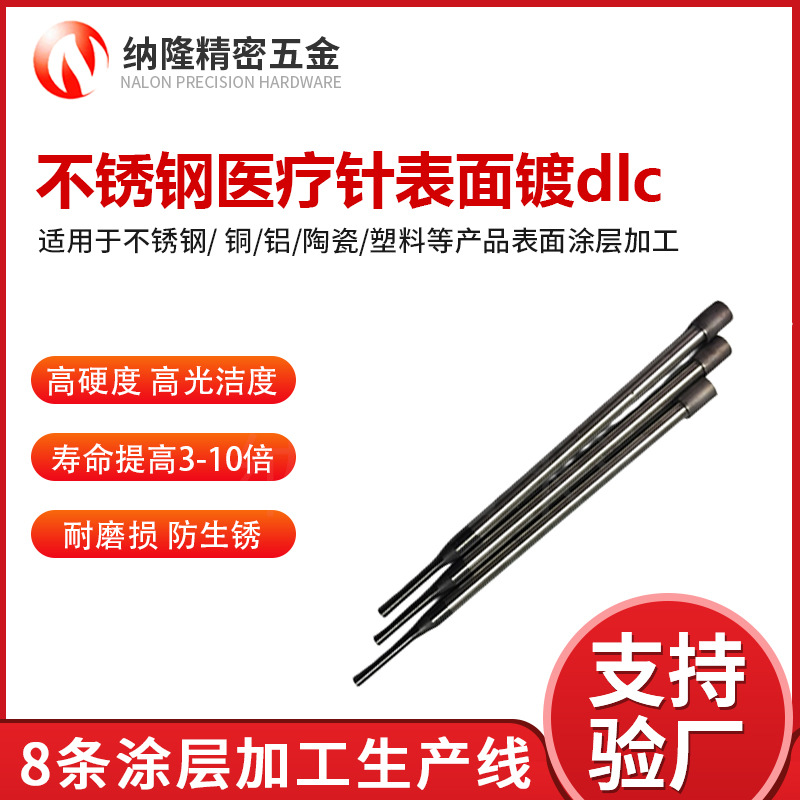

应用端,DLC绝缘涂层已覆盖多个领域:在电子行业,它用于PCB钻头绝缘保护;医疗器械中,钛合金DLC涂层兼具生物相容性与绝缘性;模具表面经DLC处理后,不仅防粘且能阻断电流腐蚀。此外,针对铝合金等难镀基材,预处理工艺的优化可显著提升涂层结合力。

选择DLC涂层供应商时,需关注其技术储备(如WCC涂层兼容性)、产能稳定性及定制化能力。例如,江浙沪及广东地区的头部厂商常提供PVD+DLC复合工艺,平衡成本与性能,而东莞等产业集群地则以快速响应和成熟产业链见长。未来,随着5G设备对高频绝缘需求的增长,DLC涂层技术将持续迭代,为工业创新提供关键支持。
