表皮正空镀膜等等处理是一种在物体表面沉积一层或多层薄膜的技术，通过在真空环境下将镀膜材料气化并沉积在基体表面，以改善物体的表面性能。以下是其原理、工艺和应用方面的介绍：

原理：在高真空环境中，利用物理或化学方法使镀膜材料（如金属、合金、化合物等）蒸发或离化，形成气态原子、离子或分子，然后在基体表面沉积并凝聚成薄膜。常见的物理气相沉积（PVD）方法有真空蒸发镀膜、溅射镀膜和离子镀等；化学气相沉积（CVD）则是通过化学反应在基体表面生成薄膜。

工艺过程

基体预处理：对要镀膜的物体表面进行清洗、脱脂、抛光等处理，以确保表面干净、光滑，利于薄膜的附着。

镀膜：将预处理后的基体放入真空镀膜设备中，抽真空至一定程度，然后根据所选的镀膜方法，如蒸发镀膜时加热蒸发源使镀膜材料气化，溅射镀膜时利用离子束轰击靶材使靶材原子溅射出来，让气态的镀膜材料在基体表面沉积成膜。在镀膜过程中，需要精确控制镀膜材料的蒸发速率、离子束流、沉积时间、真空度等参数，以保证薄膜的厚度、均匀性和质量。

后处理：电镀完成后，对镀膜产品进行冷却、取出等操作，有些情况下还可能需要进行退火、氧化等后处理工艺，以进一步改善薄膜的性能。

优点

膜层均匀性好：在真空环境下，镀膜材料能够均匀地沉积在物体表面，可获得厚度均匀、性能稳定的薄膜。

附着力强：由于基体表面在真空状态下得到了很好的清洁，且镀膜过程中原子或离子能够与基体表面充分结合，所以薄膜与基体之间具有较高的附着力。

可镀材料广泛：可以选择各种金属、合金、陶瓷、塑料等材料进行镀膜，以满足不同的性能需求。

环保：相比一些传统的表面处理方法，如电镀等，真空镀膜过程中产生的污染物较少，对环境较为友好。

应用领域

光学领域：用于制造各种光学镜片、反射镜、滤光片等，通过镀膜可以提高光学元件的透光率、反射率、抗反射性能等，改善成像质量。

电子领域：在半导体芯片制造中，真空镀膜用于沉积金属电极、绝缘层、阻挡层等薄膜，是集成电路制造中的关键工艺之一；也用于制造电子元器件的外壳，以提高其耐腐蚀性和电磁屏蔽性能。

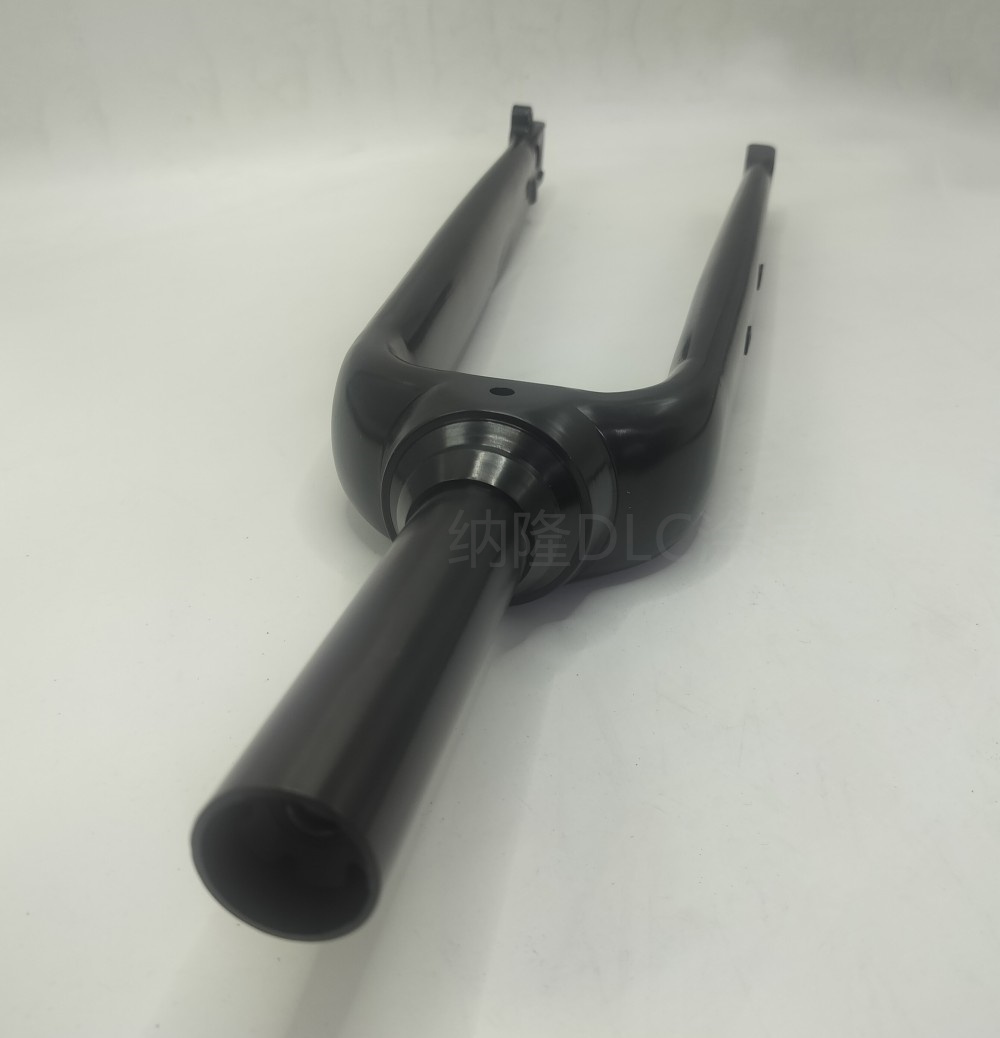

装饰领域：广泛应用于各种饰品、五金制品、塑料制品等的表面装饰，如镀上一层金色、银色或其他彩色的薄膜，增加产品的美观度和质感，同时还能提高其耐磨性和耐腐蚀性。

机械领域：在刀具、模具等表面镀上硬质薄膜，如氮化钛、碳化钛等，可以提高刀具和模具的硬度、耐磨性、耐高温性和润滑性，从而提高其使用寿命和加工效率。

航空航天领域：用于飞行器的表面防护和热控制，如在飞行器蒙皮表面镀上隔热薄膜，可有效降低飞行器在高速飞行时的表面温度；在一些航空发动机部件表面镀上耐磨、耐腐蚀薄膜，能提高部件的可靠性和使用寿命。
